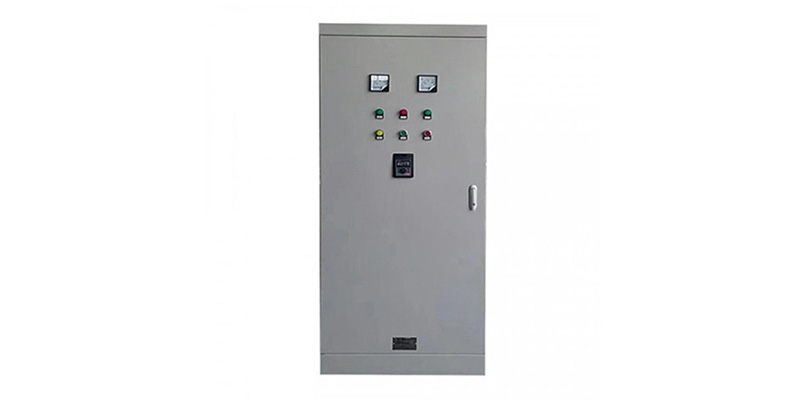

電機起動控制柜

一、電機起動控制柜特性特性：

獨立產品研發的性能電機軟起動器，保持從零到額定值轉速比的無極加快，對電力網、管道網無沖擊性，大大的增加了機器設備使用期；

采用中國或海外品電子器件，自動控制系統科學規范的設計方案是傳統式起動操縱的更新?lián)Q代商品。

二、電機起動控制柜應用領域：

各種離心水泵、離心風機、及其工業設備傳動系統交流電動機的光滑啟動與操縱；

操縱三相異步電機的無極加快。

三、電機起動控制柜性能參數：

操縱方法：多種多樣起動方法考慮各種負荷的要求。

啟動方法：軟起動。

電機額定功率：≤630kW。

四、電機起動控制柜工作中標準：

氣體溫度不超出40℃，最低溫高于-5℃。氣體溫度24鐘頭平均氣溫不超出35℃。

安裝地址平均海拔不超出2000m.

氣體月均值較大 環境濕度不超90%（平均溫度在25℃時）。

工作頻率380的百分之十。

五、電機起動控制柜啟動方法：

立即啟動：路線簡易，適用7.5KW下列的電動機

星三角降血壓啟動：啟動電流量較小，適用15KW左右的電動機

自耦降血壓啟動：啟動電流量小，電動機接線方法簡易，適用15KW左右的電動機。

軟起動：啟動電流量光滑，無沖擊性，適用15KW左右的電動機。

X型：消防安全專用型操縱。按國家建筑防火規范設計方案。消防安全、噴淋泵的起動可由主機箱控制面板手動式，消火栓按鈕起動，壓力表開關起動，消防安全管理中心DC24V起動。并有敗給消防安全管理中心的各泵開停機情況問與答數據信號。

六、電機起動控制柜使用說明書：

安裝布線時，務必嚴格執行字母符號表明級接線端子排平面圖相匹配連接，進行合應細心核查布線是不是不正確，再核查所操縱電動機的具體容積與商品所操縱的容積是不是相符合。如不符合則參照各性能參數中列出的數據信息，再次滅磁電流量，時間轉換設備的電流量姿勢值和維護廷時整定值，及熱繼電器整定值。

手動式實際操作：送上開關電源，則指示燈亮，將作用電源開關打在手動式部位，打開各分泵自動開關（該電源開關與每組離心水泵相對性應）將離心水泵工作中切換開關打在需要的部位（即選定主用泵及預留泵），按啟動按鍵，電動機剛開始起動，起動顯示燈亮，當啟動電流量降到1。5倍額定電壓時，電機全自動變換到電機額定功率運作情況，工作中顯示燈亮。按終止按鍵，電動機終止工作中，終止顯示燈亮。啟動如發覺電流量變換倍率不精確，應依據具體情況當場調節。假如一些控制回路運用時間控制器變換，應觀查電流計在電動機從起動到電流量降到1。5倍電流量需要的時間，再次滅磁時間控制器的時間預設值。

全自動實際操作：蓋上自動空氣開關，選定主用泵、預留泵，將作用電源開關打在全自動部位，打開各分泵電源開關，水泵控制器依據液位儀高矮，根據浮球開關部位的轉變，全自動起動主用泵或資金投入預留泵或終止離心水泵運作。

常見故障：當離心水泵產生常見故障時，如電動機負載、斷相、過熱及泵殼滲水時，本商品全自動斷開電動機供電系統，停止電動機運作，并對各種各樣常見故障做出相對的標示。假如應用的是互備型控制板，則在位一組主用泵產生常見故障后，預留泵全自動選擇工作中。

電機在起過全過程中，實際操作工作人員須監控控制板啟動完畢后，是不是進到運作情況，以防啟動時間太長而造成自耦變壓器和電機的毀壞，針對不常見的水泵控制器，如操縱消防安全、噴淋泵等其他類型離心水泵，應按時運行、查驗。

自耦降壓啟動柜的自耦變壓器容許從熱態持續啟動2次，每一次啟動時間為15S，時間間隔最少20S，自耦緩解壓力啟動的時間依據電機的輸出功率不一樣根據時間控制器可調整。廷時時間可調整范疇為15-120S.


七、電機起動控制柜安裝、資金投入運作前的查驗：

安裝設備在安裝前要依據柜箱的尺寸參考安裝表明在內壁予埋以安裝控制柜用的予預埋件，在混泥土地坪上予埋固定不動柜箱用的底腳圓鋼。

依據設計圖開展外界布線，安裝結束后務必消除柜箱里的塵土及遺留下臟東西。

在投用以前開展下列各類查驗：

查驗控制柜的一次布線、二次布線是不是恰當無誤碼率，元器件規格型號是不是符合規定。

查驗，空氣漏電開關、交流接觸器、熱繼電器以及它無了件工作中是不是靈便，有沒有卡軋狀況。

查驗柜箱里有沒有臟東西、牢固螺絲是不是松脫等破損狀況。

按有前技術規范開展必需的電氣設備實驗如測接地電阻等。
